【画像】ＣＰＵクーラー 忍者四 購入設置！②ファンを外す＋バックプレートを付ける。

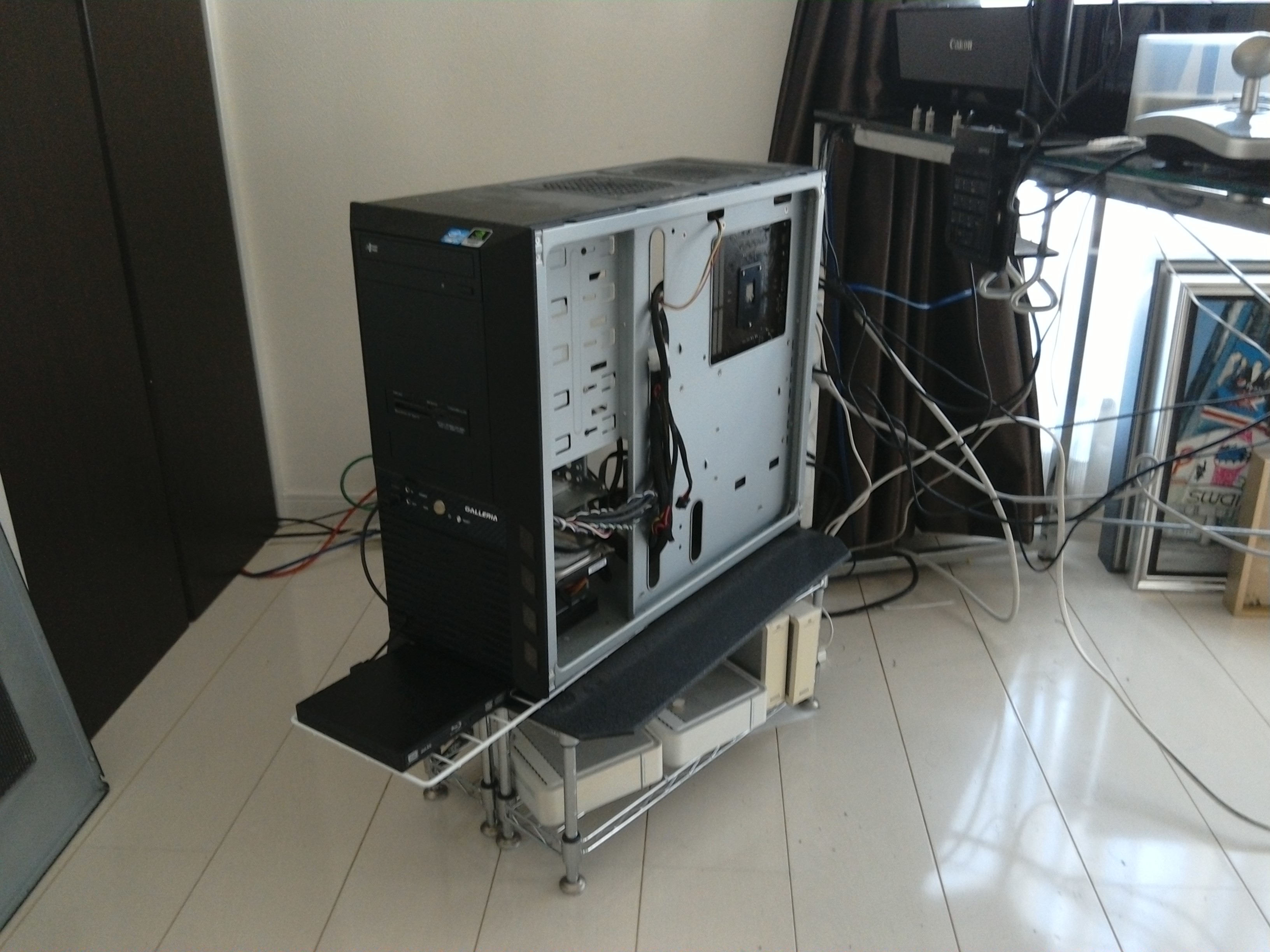

 ４、ケースのサイドパネルを開きます。

　画像はサイドパネルの裏面ですのでドスパラのガレリアではメンテナンスホールがあり、作業がしやすい。

作業直前にすること・・・
・グリスを剥がしやすする為に、ＣＰＵの温度をあげるために高付加を掛けて温める。
注意：ファンを外して温めようとすると電源がシャットダウンするので、ファンをつけたまま温める。

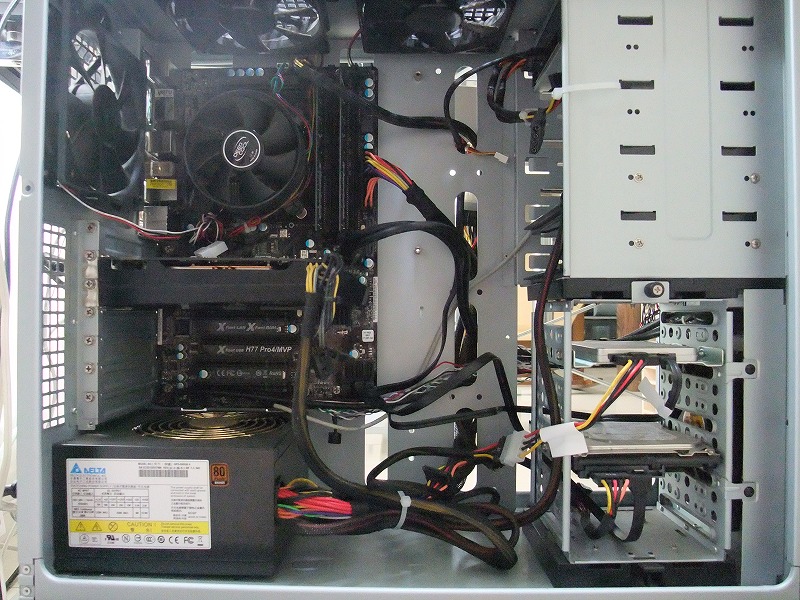

５、画面左上がＣＰＵファン。マザーボードと繋いである電源コネクターを抜きファンを取り外す。

画像は取り外す前の状態

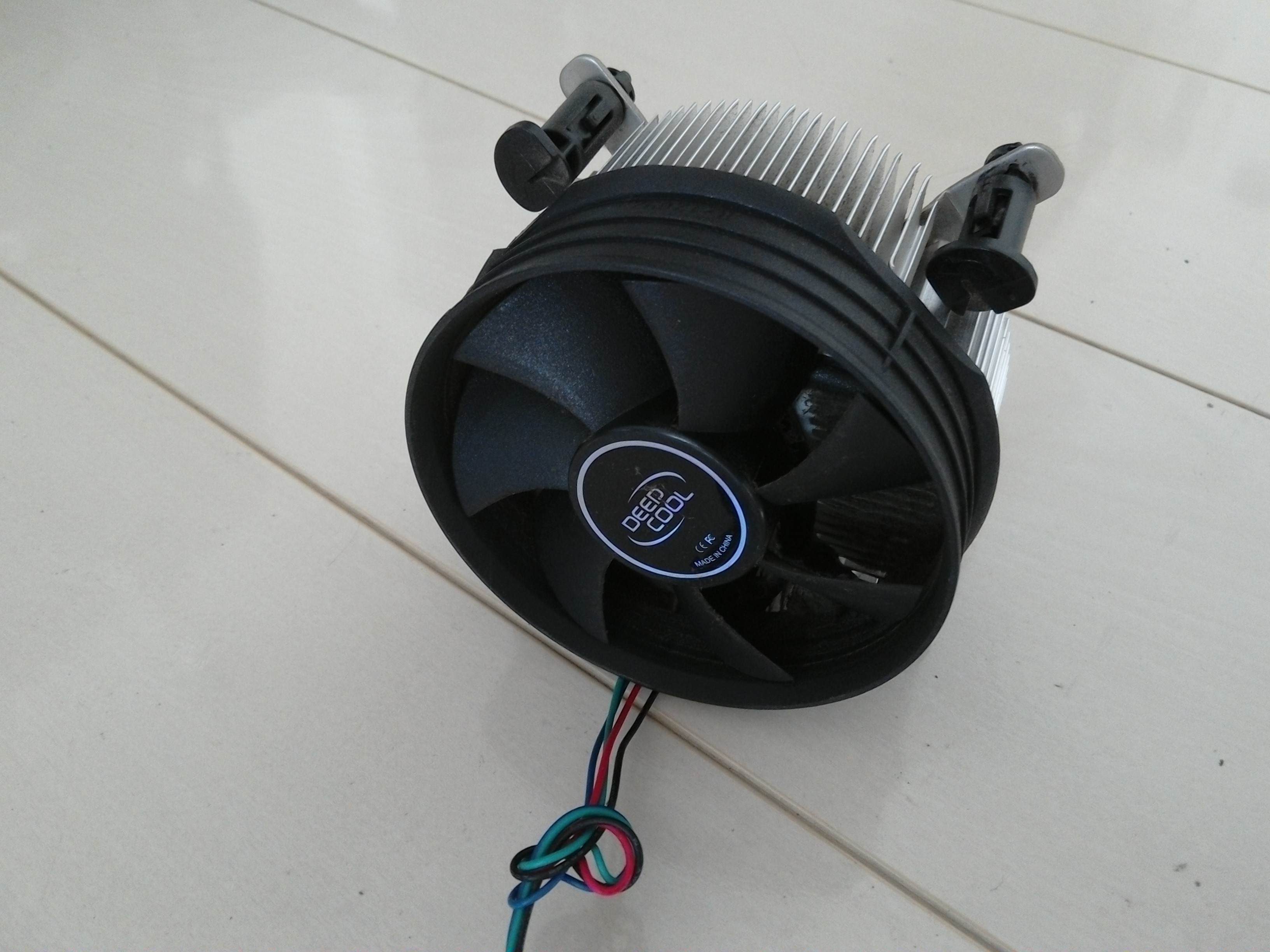

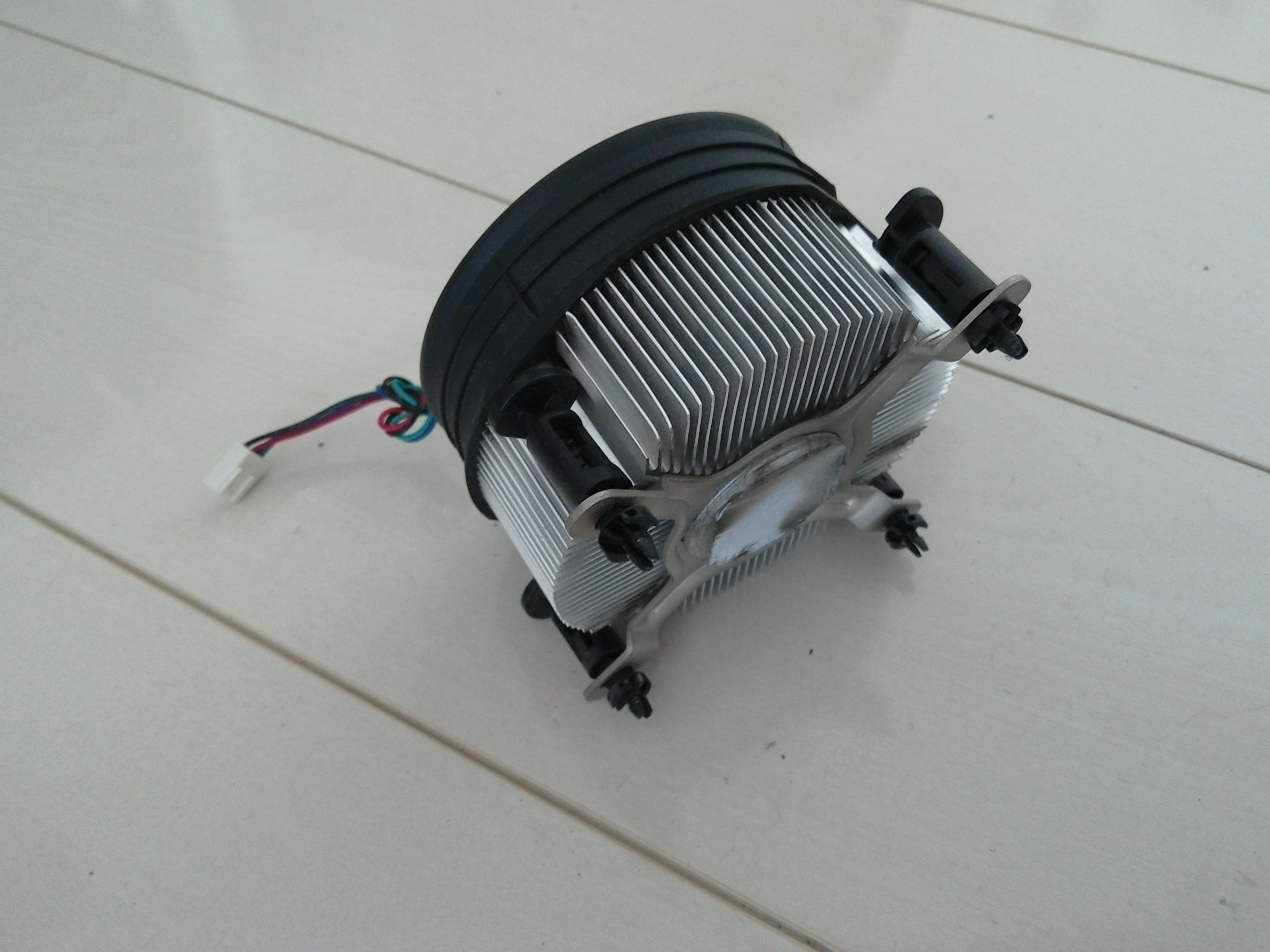

旧ＣＰＵクーラーDEEPCOOL取り外し。

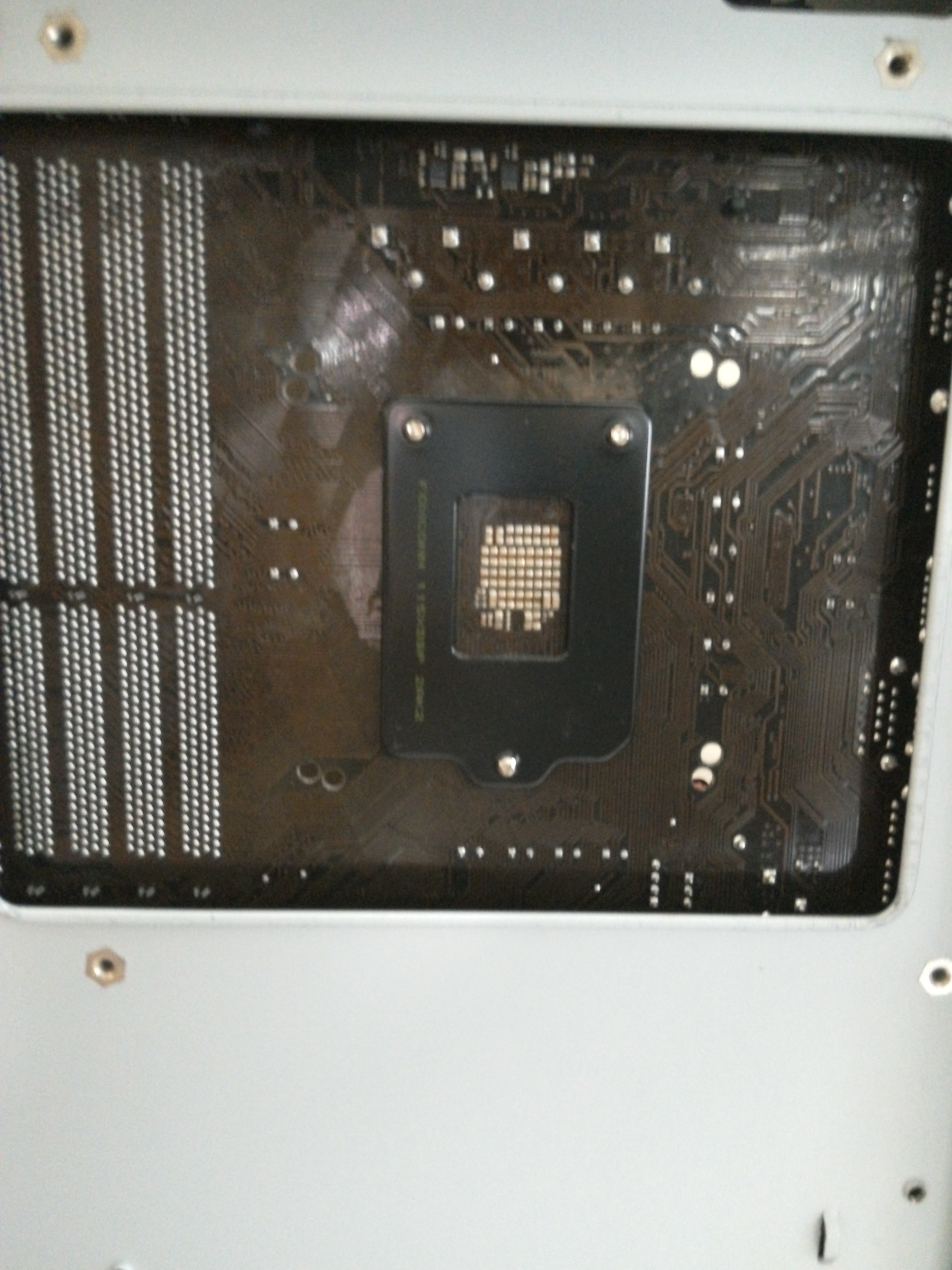

裏面

※画像では綺麗ですがホコリが付着しており、目が詰まり風通しがわるいです。

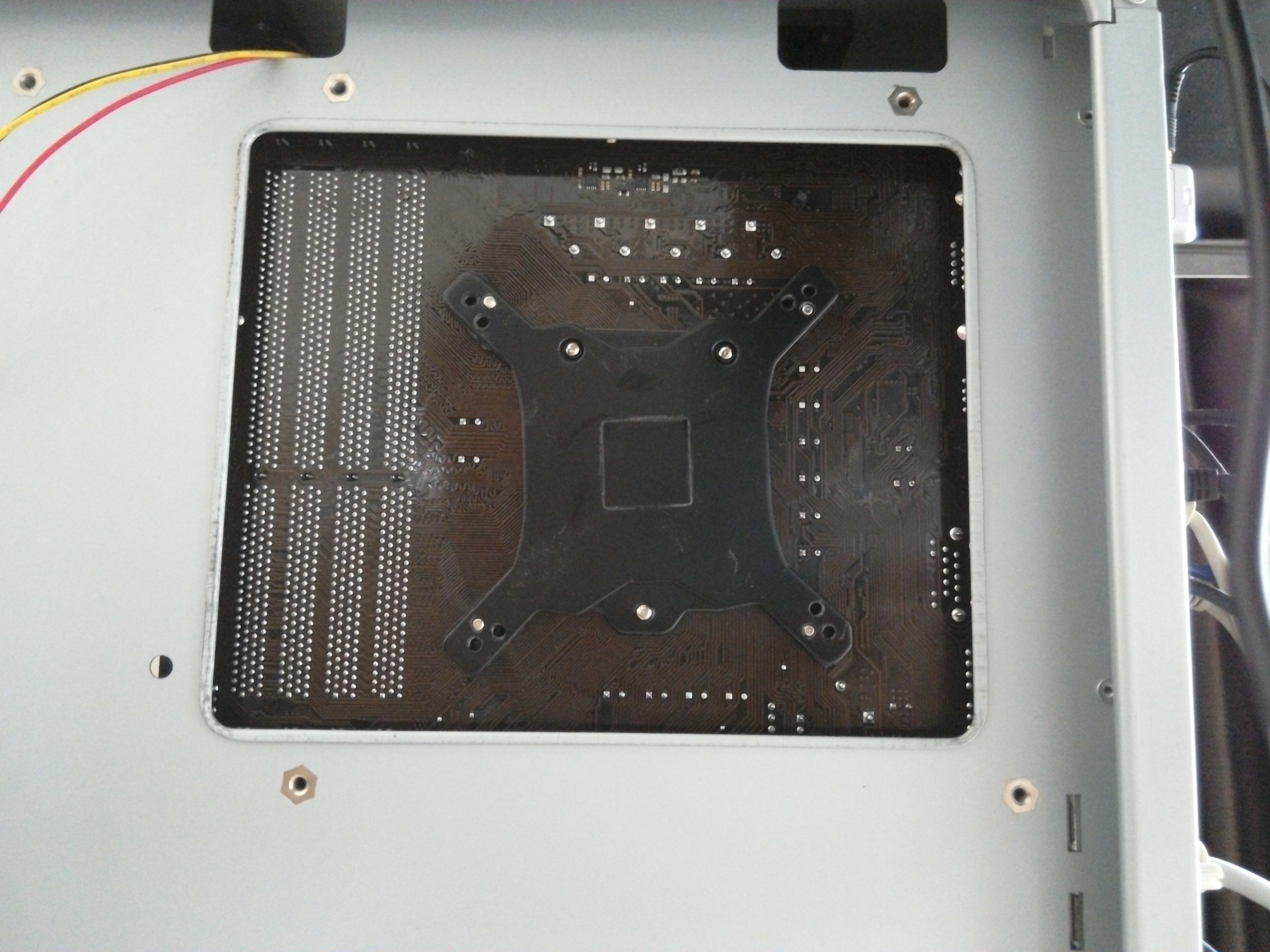

 ６ 、裏面へバックプレートを取り付ける。

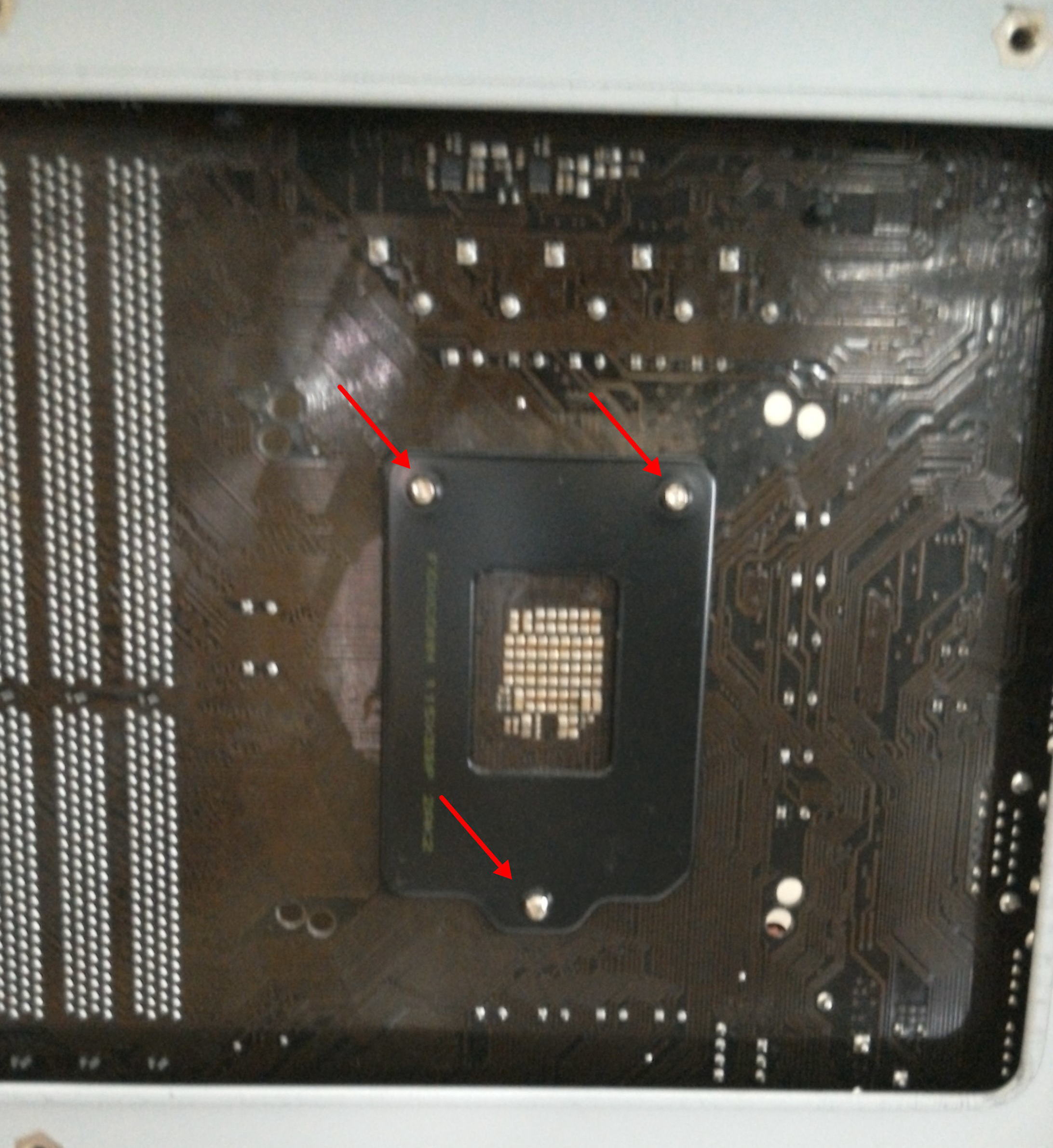

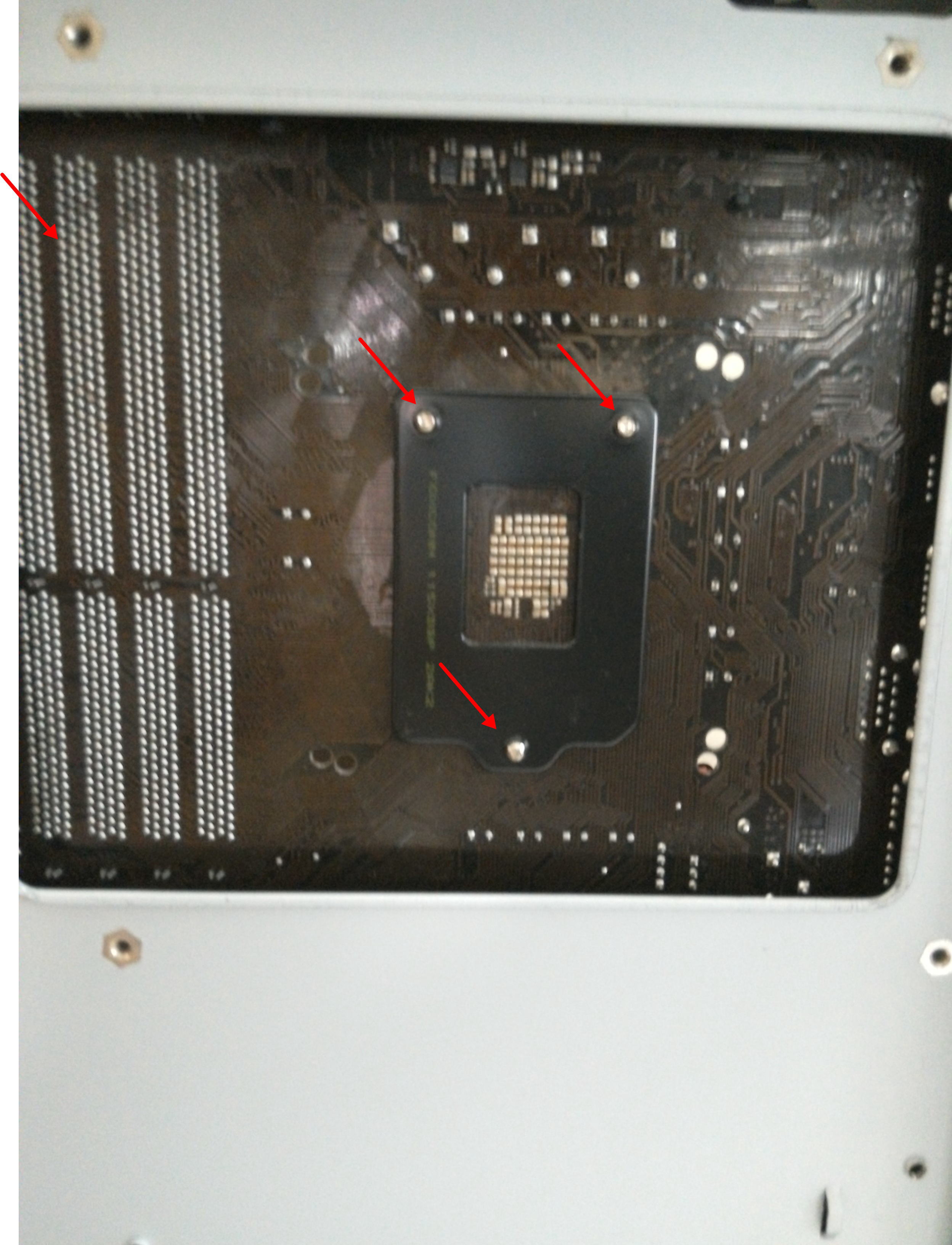

 　バックプレートをつけるのに苦労しました。ネジが短くどうやっても〆ることができませんでしたが、装着できない原因は画像の矢印で示した箇所とバックプレートの突起の位置が一致して無ければならず、一致させた後はネジの長さも届き、無事装着完了。
